Là nhà sản xuất Máy chiết rót hoàn toàn tự động trực quan 200L 1000L, Somtrue luôn đặt chất lượng lên hàng đầu và liên tục tối ưu hóa quy trình sản xuất cũng như hệ thống quản lý chất lượng. Chúng tôi kiểm soát chặt chẽ mọi liên kết để đảm bảo rằng mỗi máy rót hoàn toàn tự động trực quan 200L 1000L có thể đáp ứng các tiêu chuẩn cao nhất. Chúng tôi hiểu các yêu cầu về hiệu suất và độ tin cậy của khách hàng, đó là lý do tại sao chúng tôi không chỉ đầu tư nguồn lực đáng kể vào R&D và đổi mới mà còn hợp tác chặt chẽ với các đối tác để đảm bảo rằng sản phẩm của chúng tôi đáp ứng nhu cầu đa dạng của khách hàng.

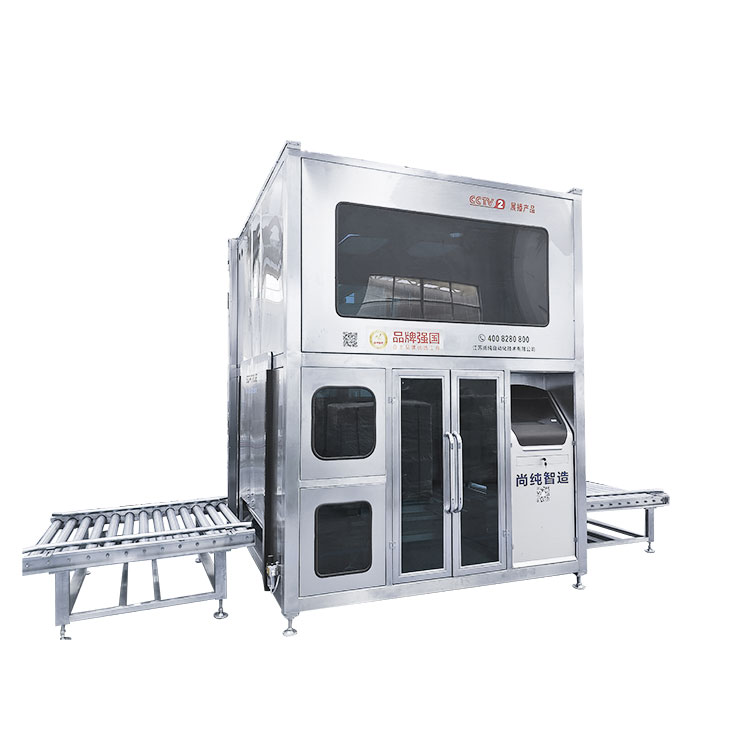

(Hình thức bên ngoài của thiết bị sẽ thay đổi tùy theo chức năng tùy chỉnh hoặc nâng cấp kỹ thuật, tùy thuộc vào đối tượng vật lý.)
Somtrue là nhà sản xuất chuyên nghiệp, cam kết cung cấp cho khách hàng toàn cầu những sản phẩm và dịch vụ tốt hơn. Máy chiết rót hoàn toàn tự động trực quan 200L 1000L của chúng tôi không chỉ được đón nhận nồng nhiệt ở thị trường trong nước mà còn giành được sự công nhận rộng rãi trên thị trường quốc tế. Thông qua những nỗ lực không ngừng và đổi mới liên tục, Somtrue tiếp tục nâng cao trình độ kỹ thuật và năng lực sản xuất để đáp ứng nhu cầu ngày càng tăng của khách hàng toàn cầu. Chúng tôi tin rằng thông qua nỗ lực và hợp tác của cả hai bên, chúng ta sẽ tạo ra một tương lai tốt đẹp hơn! Dù là khách hàng hiện tại hay đối tác mới, chúng tôi mong muốn được cùng bạn phát triển và đạt được những thành công, thành tựu lớn hơn. Hãy cùng nhau vượt qua thử thách, tạo ra giá trị lớn hơn cho khách hàng và chia sẻ sự phát triển và tiến bộ của ngành!
Hệ thống đóng gói thông minh được thiết kế đặc biệt cho thùng 200L trong môi trường chống cháy nổ dành cho bao bì thùng 200L (bao gồm cả khay). Sử dụng miệng tìm kiếm trực quan, nó có thể nhận ra việc đóng gói tự động thùng 200L mở tự động, lặn tự động, đổ đầy nhanh tự động, rò rỉ tự động, nắp ren tự động niêm phong và toàn bộ quy trình khác.
Bộ phận chính làm đầy sử dụng khung bảo vệ môi trường, có thể xem cửa sổ và tự động di chuyển cửa vào và ra khỏi thùng, có thể tạo thành một không gian khép kín khi đổ đầy. Bộ phận điều khiển điện của máy này bao gồm bộ điều khiển khả trình PLC, mô-đun cân, hệ thống trực quan, v.v., với khả năng điều khiển mạnh mẽ và mức độ tự động hóa cao. Với chức năng không đổ đầy thùng, không được đổ đầy miệng thùng, tránh lãng phí và ô nhiễm vật liệu, nhờ đó việc tích hợp cơ điện của máy có hiệu suất hoàn hảo.
Nguyên lý làm việc của cân được sử dụng để thực hiện việc kiểm soát lượng chiết rót. Thời gian mở van nạp được điều khiển bởi bộ điều khiển lập trình PLC và nguyên liệu chảy vào (hoặc vận chuyển qua nguồn cấp bơm) đến thùng chứa. Bộ phận làm đầy của máy này thực hiện làm đầy nhanh và làm đầy chậm thông qua đường ống dày và mỏng gấp đôi, đồng thời có thể điều chỉnh dòng chảy làm đầy chậm. Tại thời điểm đổ đầy đầu tiên, đường ống đôi được mở cùng lúc. Sau thời gian đổ đầy, xi lanh lặn nâng lên vị trí miệng thùng, đường ống thô đóng lại và đường ống mỏng tiếp tục lấp đầy từ từ cho đến khi đạt được tổng thể tích đổ đầy đã đặt. Nắp xoay tự động được thực hiện khi kết thúc quá trình đổ đầy.
Thiết bị có hệ thống cân và phản hồi, có thể thiết lập và điều chỉnh âm lượng chiết rót nhanh và chậm.
Màn hình cảm ứng có thể hiển thị đồng thời thời gian hiện tại, trạng thái hoạt động của thiết bị, trọng lượng đổ đầy, đầu ra tích lũy và các chức năng khác.
Thiết bị có chức năng cơ chế cảnh báo, hiển thị lỗi và sơ đồ xử lý nhanh chóng.
Dây chuyền chiết rót có chức năng bảo vệ khóa liên động, quá trình đổ đầy tự động dừng và tự động đổ đầy khi đổ đầy.
Máy này được trang bị toàn bộ nắp, một mặt xô mở, duy trì thông gió tự nhiên; phần còn lại là cấu trúc khép kín, có Windows và được trang bị hệ thống thông gió nhỏ để điều khiển bằng tay.
Máy này có nắp đậy kín hoàn toàn, có giao diện điều áp, có thể sạc vi mô cho thiết bị, giảm khí bên ngoài vào thiết bị.
Loại chống cháy nổ: | Exd ii BT4 |
Kích thước đường viền (dài, rộng và cao) mm: | 2400*2800*3000 |
Loại thùng thích hợp: | Thùng sắt 200L (4 thùng/khay) |
Phạm vi cân: | 0-1.500kg |
Độ chính xác điền: | ± 200g (đồng hồ đo thùng 200L) |
Giá trị tỷ lệ: | 200g |
Nguồn điện cung cấp: | AC380V/50Hz; 10kW |
Nguồn cung cấp khí: | Giao diện 0,6MPa;1,5m³ / h: ống φ 12 |

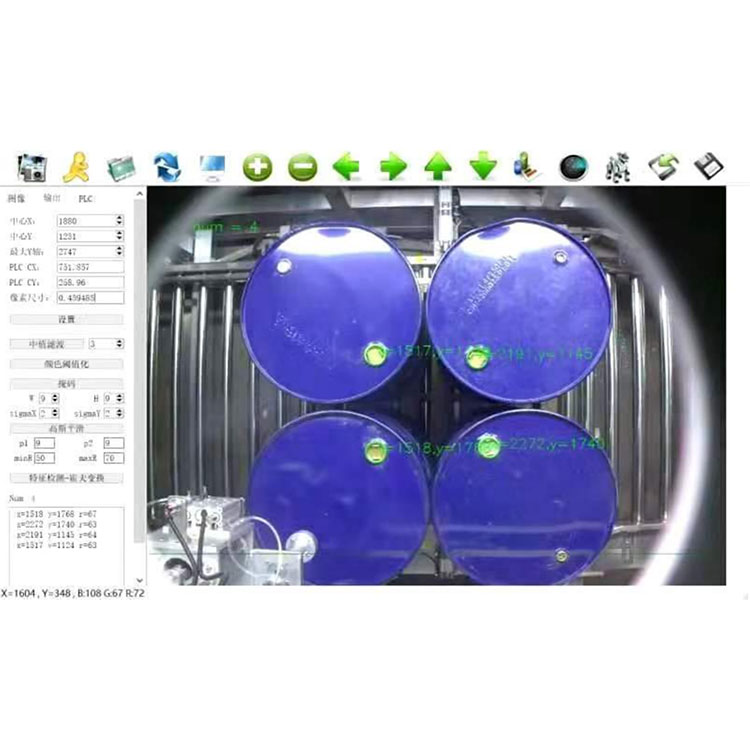

Tầm nhìn: sử dụng camera thông minh công nghiệp, được nạp vào hộp máy cách ly nổ trực quan để hoạt động. Từ camera thông minh và hệ thống di chuyển tọa độ điều khiển PLC hướng súng nạp vào cổng thùng. Hệ thống di chuyển tọa độ 3 D: hệ thống ray dẫn hướng và động cơ giảm tốc chống cháy nổ.
Chức năng chính:
Tự động tìm kiếm: định vị trực quan, phối hợp tìm kiếm hệ thống di chuyển, điền vào thả súng.
Đổ đầy định lượng tự động tốc độ gấp đôi nhanh và chậm: để đảm bảo độ chính xác của việc đổ đầy và năng lực sản xuất;
Hình thức làm đầy: đổ đầy hoặc dưới mức chất lỏng;
Van cơ sở khí nén luôn mở rộng, từ từ thêm giới hạn dòng chảy phía trước - làm chậm tốc độ dòng chảy của cửa xả súng nạp;
Thiết kế cốc đựng chất lỏng - giảm thiểu sự rò rỉ chất lỏng còn sót lại sau khi truyền dịch;
Điền định lượng tự động và thủ công - vận hành và bảo trì dễ dàng;
Chức năng bóc vỏ tự động - khắc phục ảnh hưởng của các yếu tố trọng lượng không nhất quán của việc đổ đầy thùng chứa đến độ chính xác;
Điểm giá trị có thể điều chỉnh-định lượng phù hợp với nhiều phạm vi trọng lượng;
Tự động chẩn đoán, báo lỗi - nâng cao độ tin cậy của hệ thống làm việc;
Xô khóa an toàn tại chỗ, súng phun xuống; nạp lại nòng súng trên cùng;
Kiểm soát tự khóa - kiểm tra vòi phun trước khi đổ đầy;
Lưu trữ cài đặt sản phẩm - có thể lưu trữ tối đa nhiều loại giá trị cài đặt trọng lượng sản phẩm khác nhau và các thông số tưới máu liên quan;
Phát hiện dung sai - tự động phát hiện lỗi đổ đầy;
Màn hình cảm ứng - Giao diện tiếng Trung, cài đặt trực quan, tiện lợi.
Cảnh báo cảnh báo-Chính xác đến mức thất bại.
Toàn bộ dây chuyền bao gồm nhiều hệ thống PLC, có thể được điều khiển độc lập và khóa liên động với nhau. Nó có chức năng tự kiểm tra hệ thống, cảnh báo hiển thị lỗi, độ chính xác, tốc độ, đầu ra, v.v. Mỗi hệ thống có giao diện người-máy riêng và tất cả các tham số có thể được vận hành trên giao diện người-máy. Cung cấp biểu đồ quy trình kiểm soát đường ống chi tiết và sơ đồ logic.
Có thể lưu trữ loại vật liệu làm đầy, số lượng lô, ngày tháng, trọng lượng mỗi thùng, thời gian bảo quản và các chức năng ghi chép khác
Đầu súng nạp: dạng chặn bên ngoài, sẽ tự động lặn xuống miệng nòng (đáy nòng) trong quá trình nạp, và tự động nâng lên sau khi nạp. Đầu súng rót có thiết kế rỗng, vật liệu có thể được làm sạch sau khi đóng đầu súng để tránh vật liệu bắn tung tóe.
Phần dưới của đầu súng nạp được trang bị một tấm chất lỏng kéo dài hình trụ. Sau khi đổ đầy, đầu nạp nâng lên và tấm xả mở rộng để ngăn vật liệu làm ô nhiễm thân dây chuyền đóng gói và vận chuyển. Đĩa kết nối chất lỏng được thiết kế để tháo rời bằng tay, có thể tháo rời mà không cần dụng cụ và thuận tiện cho việc vệ sinh.

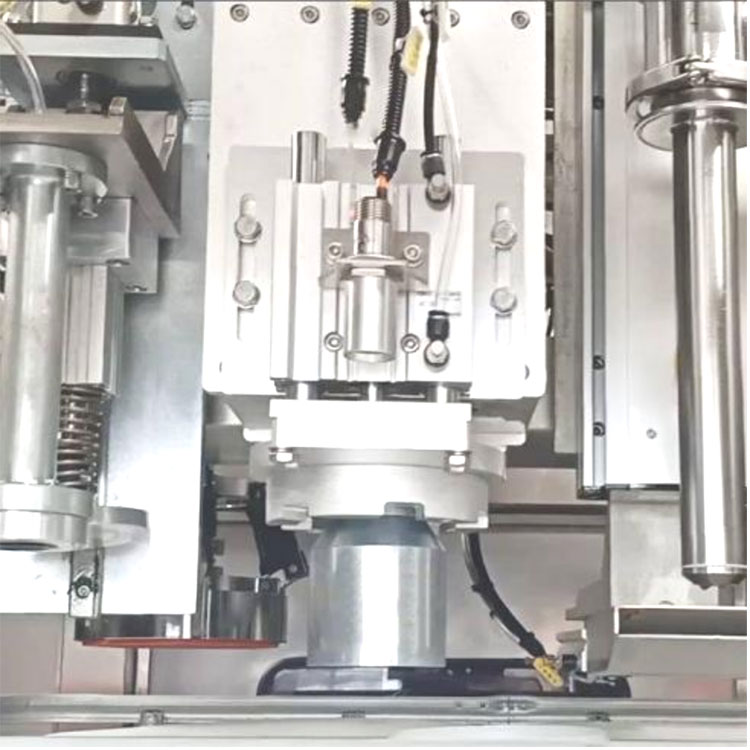

Nắp mở, phần nắp xoay: sử dụng công nghệ đã được cấp bằng sáng chế của công ty, có thể đóng gói đầu nắp xoay và bề mặt thùng theo chiều dọc, đồng thời có thể trơn tru, dễ dàng mở nắp và xoay nắp, không làm hỏng nắp, không làm tổn thương nắp , độ kín của nắp kín cao.

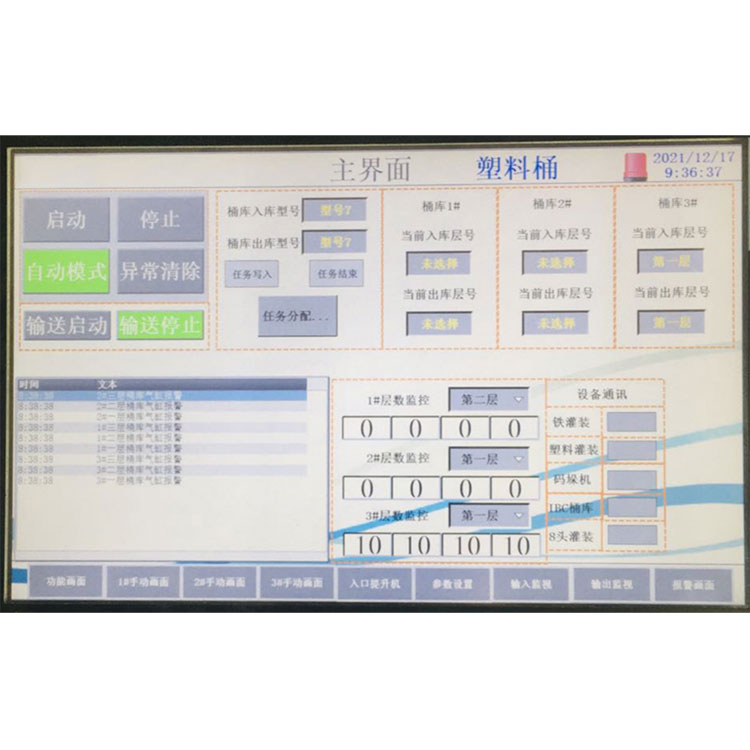

Cài đặt và vận hành thông số điền nguyên liệu thông qua thao tác trên màn hình cảm ứng, đơn giản và trực quan, đồng thời có màn hình hiển thị nhiệt độ, chẩn đoán lỗi và cảnh báo, chức năng nhắc nhở. Nó có chức năng chương trình lưu trữ bộ nhớ, có thể lưu trữ nhiều bộ tham số và có thể xem dữ liệu lịch sử. Có thể tự động tính toán độ lệch đo và có thể được đặt tên theo các chương trình khác nhau, thay đổi thông số kỹ thuật khác nhau hoặc thay đổi năng lực sản xuất, chỉ cần điều chỉnh các thông số khác nhau là có thể nâng cao hiệu quả công việc. Hệ thống cân sử dụng cảm biến thương hiệu nổi tiếng của Mỹ để đảm bảo độ chính xác của việc đổ đầy. Ngoài ra, hệ thống còn có chức năng bảo vệ dầu, cảm biến thuận tiện cho việc lắp đặt, tháo lắp và sửa chữa.
Bàn cân có chức năng bảo vệ, khi đầu nòng súng, đầu súng tự động quay về. Và được bảo vệ với thời gian làm đầy tối đa.
khóa liên động an toàn
Khóa liên động an toàn tại nơi cấp dữ liệu:
Cài đặt nút số 1 và 2 khi cho ăn. Khi khay được đặt và vận chuyển lên trên, nhấn nút số 1, sau đó dây chuyền lắp ráp mang dấu số 1 và đưa khay đến thiết bị rót số 1.
Một lần nữa, khi khay được đặt và vận chuyển lên khay, hãy nhấn nút Số 2. Sau đó, dây chuyền lắp ráp mang nhãn hiệu số 2 và chuyển khay đến thiết bị chiết rót số 2.
Khi không. Đổ đầy 1 xả ra, dây chuyền lắp ráp sẽ mang dấu hoàn thành số 1, không chuyển thiết bị rót số 2 sang trạm tiếp theo.
Làm đầy khóa liên động an toàn:
cảm giác no thoát:
Khi cửa an ninh mở ra, hãy tạm dừng hành động hiện tại;
Sau khi cửa an ninh được đóng lại, kiểm soát truy cập bất thường sẽ bị loại bỏ và việc đổ đầy tiếp tục hoàn thành hoạt động bình thường.
Khóa liên động khi lặn:
Bên ngoài miệng thùng rót, cảnh báo áp suất giảm bất thường được tạo ra và đầu rót nâng lên vị trí ban đầu và được giải quyết bằng can thiệp thủ công.
Làm đầy thừa cân:
Kiểm tra chiết rót ngoài giờ, toàn bộ máy dừng chiết rót, báo động, can thiệp thủ công để giải quyết.
Báo động cắm đầy
Camera nhận báo động bất thường
Báo động vật liệu đến và đi bất thường
Somtrue có đội ngũ thiết kế và sản xuất đầy sáng tạo và kiến thức chuyên môn. Các thành viên trong nhóm của chúng tôi đều có kinh nghiệm và có kiến thức sâu rộng về ngành cũng như chuyên môn kỹ thuật. Cho dù đó là thiết kế sản phẩm, lập kế hoạch quy trình hay sản xuất thiết bị, chúng tôi đều chú ý đến từng chi tiết và phấn đấu để đạt được sự xuất sắc. Chúng tôi tin rằng chính những nỗ lực không ngừng nghỉ và kỹ năng tuyệt vời của đội ngũ chuyên nghiệp này đã giúp Giang Tô Thượng Xuân có thể cung cấp các sản phẩm và dịch vụ chất lượng cao nhằm đáp ứng nhu cầu đa dạng của khách hàng.
